Mechanische Schaltung mit zuverlässiger Selbsthemmung und Indexierung

Sicheres Schalten mit automatischer mechanischer Verriegelung ("Einrasten" oder "Indexieren") ist zum Standard bei mechanisch gesteuerten Maschinen und Maschinenkomponenten geworden.

Der Copier Blockierhebel ist der ideale universelle, ausfallsichere Verriegelungs- und Indexierungshebel für präzise Schaltvorgänge. Der Hebel hat eine hohe Zuverlässigkeit und wird in verschiedenen industriellen Anwendungen eingesetzt: Schaltgetriebe, Kupplungen, Ventile, Ventilantriebe, Kontrollmechanismen, Montageanlagen, Prüfstände und Spezialmaschinen. Die Copier Blockierhebel werden nach strengen Anforderungen gebaut.

Typische Merkmale der Copier Blockierhebel sind:

Universelle Fail-Safe-Verriegelung (automatischer Einrast-Effekt)
Sicheres Verriegelungssystem (Indexierung), sicher gegen Stöße und Vibrationen
Einhandbedienung
Zug- oder Druckbetätigung
Jede Position durch mechanische Verriegelung realisierbar

Zahlreiche Anwendungen in der Industrie beweisen die Qualität der Selbstverriegelungstechnik der Copier Blockierhebel.

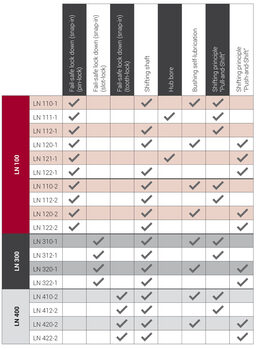

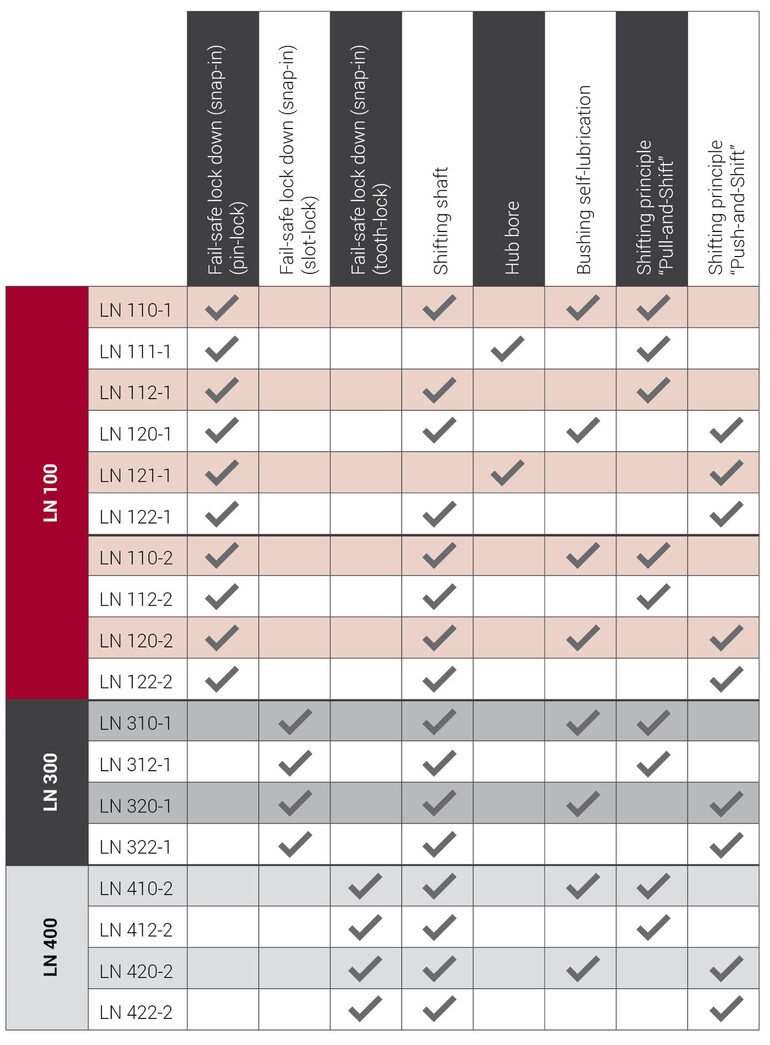

Umschalt- und Einrasthebel-Serie

Copier Schalt- und Einrasthebel können leicht in das bestehende Maschinendesign integriert werden. Jede beliebige Schaltposition ist möglich. Die Hebel werden ortsunabhängig installiert.

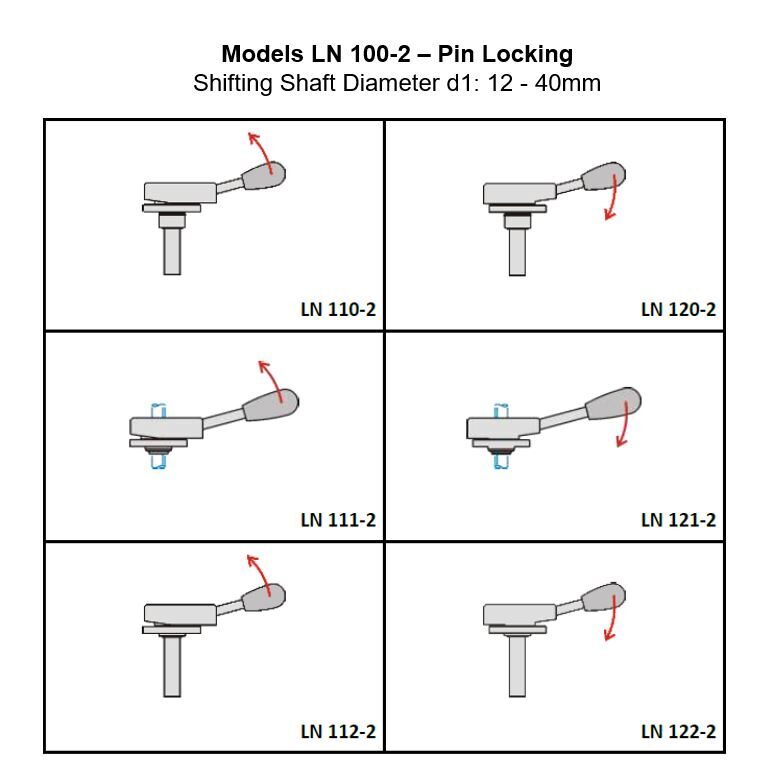

Serie LN 100-2: Bohren des Positionslochs bei der Montage - (Pin-Lock)

Serie LN 300-2: Schaltposition auf Kundenwunsch - (Schlitzverschluss). Die Schaltpositionen müssen vor der Hebelmontage festgelegt werden.

Serie LN 400-2: Anzahl der Schaltpositionen abhängig von der Anzahl der Zähne (360 Grad) - (Zahnschloss).

Bei den Modellen LN 110-2, LN 120-2, LN 310-2, LN 320-2, LN 410-2 und LN 420-2 ist die Schaltwelle in einer selbstschmierenden Buchse geführt. Ein besonderes Merkmal dieser Hebel ist die zuverlässige Abdichtung des Anbauflansches und der Schaltwelle (auch in Öl).

Einfache Integration & hohe Zuverlässigkeit

ARLA Schalt- und Rasthebel lassen sich leicht in bestehende Maschinenkonstruktionen integrieren. Jede beliebige Schaltposition ist möglich. Die Hebel werden ortsunabhängig eingebaut.

Bei den Modellen LN 110-2, LN 120-2, LN 310-2, LN 320-2, LN 410-2 und LN 420-2 ist die Schaltwelle in einer selbstschmierenden Buchse geführt. Eines der herausragenden Merkmale dieser Hebel ist die zuverlässige Abdichtung des Anbauflansches und der Schaltwelle (auch in Öl).

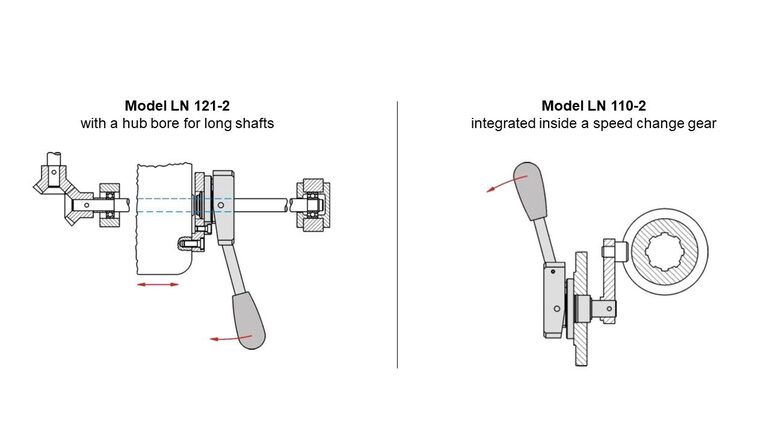

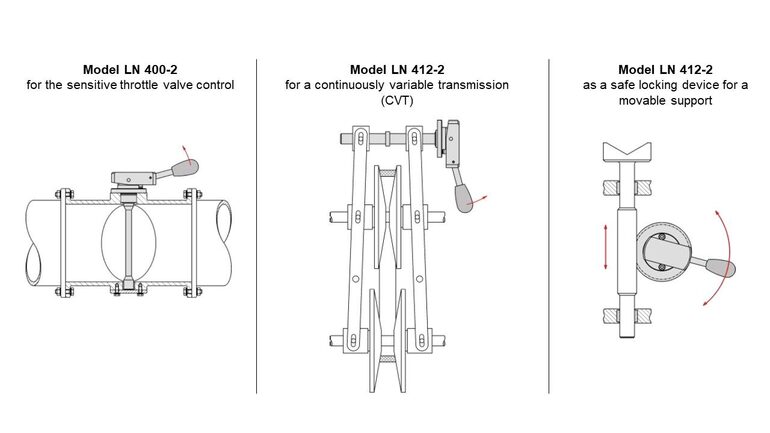

Anwendungsbeispiele

Besondere Merkmale

Alle Copier Blockierhebel zeichnen sich dadurch aus, dass sie mit verbesserten Lagern ausgestattet sind, sowie mit der speziell für die Modelle LN 110-2, LN 120-2, LN 310-2, LN 320-2, LN 410-2 und LN 420-2 entwickelten Copier Dual Sealing. Aus diesem Grund halten diese Modelle auch rauen Bedingungen hinsichtlich der Dichte stand. Das neu gestaltete Hebelgehäuse entspricht modernsten Designaspekten. Standardmäßig ist der Hebel mit einem ergonomisch geformten Hebelknauf ausgestattet.

Maximal zulässiges Drehmoment T [Nm] an der Schaltwelle

Für den eingerasteten Copier Blockierhebel gelten in Abhängigkeit vom Schaltwellendurchmesser d1 die folgenden maximalen Drehmomente T [Nm]. Die Schaltwelle darf nicht über diese Grenze hinaus betrieben werden!

Models	Shifting Shaft Diameter d1 [mm]
	12	14	16	20	25	30	35	40
					20	24	28	32
					only valid for models LN 111-2 / LN 121-2
LN 100-2	16 Nm	30 Nm	53 Nm	64 Nm	140 Nm	160 Nm	300 Nm	450 Nm
LN 300-2	-	-	70 Nm	135 Nm	185 Nm	260 Nm	505 Nm	750 Nm
LN 400-2	16 Nm	30 Nm	53 Nm	64 Nm	140 Nm	160 Nm	-	-
